ROS通信机制（话题通信）

ROS通信机制

Ros是进程的分布式框架。这些进程可分布于不同的主机，不同主机协同工作，以分散计算压力。
不同的进程是如何进行通信的呢？（如何实现数据交换）这就需要通信机制了。

  1. 话题通信（发布订阅模式）
  2. 服务通信（请求相应）
  3. 参数服务器（参数共享）

话题通信

  1. Ros Master管理者
  2. Talker发布者
  3. Listerner订阅者

实现步骤：

  1. Talker注册
    Talker 启动后，会通过 RPC 在 ROS Master 中注册自身信息，其中包含所发布消息的话题名称。 ROS Master 会将节点的注册信息加入到注册表中。
  2. Listener注册
    Listener 启动后，也会通过 RPC 在 ROS Master 中注册自身信息，包含需要订阅消息的话题名。 ROS Master 会将节点的注册信息加入到注册表中。
  3. ROS Master 实现信息匹配
  4. Listener向 Talker 发送请求
    Listener 根据接收到的 RPC 地址，通过 RPC 向 Talker 发送连接请求，传输订阅的话题名称、消息类型以及通信协议( TCP / UDP )。
  5. Talker确认请求
    Talker 接收到 Listener 的请求后，也是通过 RPC 向 Listener 确认连接信息，并发送自身的TCP地址信息。
  6. Listener与 Talker 建立连接
    Listener 根据步骤4返回的消息使用 TCP 与 Talker 建立网络连接。
  7. Talker向 Listener 发送消息
    连接建立后， Talker 开始向 Listener 发布消息。

注意

注意1：上述实现流程中，前五步使用的 RPC 协议，最后两步使用的是 TCP 协议
注意2:Talker与 Listener 的启动无先后顺序要求注意3:Talker与 Listener 都可以有多个
注意4: Talker 与 Listener 连接建立后，不再需要 ROS Master 。也即，即便关闭 ROS Master , Talker 与 Listern 照常通信。

实现

需求：

编写发布订阅实现，要求发布方以10HZ（每秒10次）的频率发布文本消息，订阅方订阅消息并将消息内容打印输出。

分析：

在模型实现中， ROS master 不需要实现，而连接的建立也已经被封装了，需要关 关键点有三个：
1．发布方2．接收方
3．数据（此处为普通文本）流程：
1．编写发布方实现；2．编写订阅方实现；
3．编辑配置文件：
4．编译并执行。

发送方

1、话题通信 ROS
(1）编写发布方实现：
需求：实现基本的话题通信，一方发布数据，一方接收数据，
实现的关键点：
1．发送方
2．接收方
3．数据（此处为普通文本）
二者需要设置相同的话题消息发布方：
循环发布信息： HelloWorld 后缀数字编号实现流程：
1．包含头文件
2．初始化 ROS 节点：命名（唯一）
3．实例化 ROS 句柄
4．实例化发布者对象
5．组织被发布的数据，并编写逻辑发布数据

talker.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
/*
实现流程:
        1.包含头文件
        2.初始化 ROS 节点:命名(唯一)
        3.实例化 ROS 句柄
        4.实例化 发布者 对象
        5.组织被发布的数据，并编写逻辑发布数据

*/
// 1.包含头文件
#include "ros/ros.h"
#include "std_msgs/String.h" //普通文本类型的消息
#include <sstream>

int main(int argc, char  *argv[])
{
    //设置编码
    setlocale(LC_ALL,"");

    //2.初始化 ROS 节点:命名(唯一)
    // 参数1和参数2 后期为节点传值会使用
    // 参数3 是节点名称，是一个标识符，需要保证运行后，在 ROS 网络拓扑中唯一
    ros::init(argc,argv,"talker");
    //3.实例化 ROS 句柄
    ros::NodeHandle nh;//该类封装了 ROS 中的一些常用功能

    //4.实例化 发布者 对象
    //泛型: 发布的消息类型
    //参数1: 要发布到的话题
    //参数2: 队列中最大保存的消息数，超出此阀值时，先进的先销毁(时间早的先销毁)
    ros::Publisher pub = nh.advertise<std_msgs::String>("chatter",10);

    //5.组织被发布的数据，并编写逻辑发布数据
    //数据(动态组织)
    std_msgs::String msg;
    // msg.data = "你好啊！！！";
    std::string msg_front = "Hello 你好！"; //消息前缀
    int count = 0; //消息计数器

    //逻辑(一秒10次)
    ros::Rate r(1);

    //节点不死
    while (ros::ok())
    {
        //使用 stringstream 拼接字符串与编号
        std::stringstream ss;
        ss << msg_front << count;
        msg.data = ss.str();
        //发布消息
        pub.publish(msg);
        //加入调试，打印发送的消息
        ROS_INFO("发送的消息:%s",msg.data.c_str());

        //根据前面制定的发送贫频率自动休眠 休眠时间 = 1/频率；
        r.sleep();
        count++;//循环结束前，让 count 自增
        //暂无应用
        ros::spinOnce();
    }


    return 0;
}

订阅方

(2）编写订阅方实现：
需求：实现基本的话题通信，一方发布数据，一方接收数据，实现的关键点：
1．发送方
2．接收方
3．数据（此处为普通文本）消息订阅方：
订阅话题并打印接收到的消息实现流程：
1．包含头文件
2．初始化 ROS 节点：命名（唯一）
3．实例化 ROS 句柄
4．实例化订阅者对象
5．处理订阅的消息（回调函数）
6．设置循环调用回调函数

listener.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
/*
    需求: 实现基本的话题通信，一方发布数据，一方接收数据，
         实现的关键点:
         1.发送方
         2.接收方
         3.数据(此处为普通文本)
    消息订阅方:

        订阅话题并打印接收到的消息

    实现流程:
        1.包含头文件
        2.初始化 ROS 节点:命名(唯一)
        3.实例化 ROS 句柄
        4.实例化 订阅者 对象
        5.处理订阅的消息(回调函数)
        6.设置循环调用回调函数

*/
// 1.包含头文件
#include "ros/ros.h"
#include "std_msgs/String.h"

void doMsg(const std_msgs::String::ConstPtr& msg_p){

    ROS_INFO("我听见:%s",msg_p->data.c_str());

    // ROS_INFO("我听见:%s",(*msg_p).data.c_str());

}

int main(int argc, char  *argv[])

{

    setlocale(LC_ALL,"");

    //2.初始化 ROS 节点:命名(唯一)

    ros::init(argc,argv,"listener");

    //3.实例化 ROS 句柄

    ros::NodeHandle nh;

    //4.实例化 订阅者 对象

    ros::Subscriber sub = nh.subscribe<std_msgs::String>("chatter",10,doMsg);

    //5.处理订阅的消息(回调函数)

    //     6.设置循环调用回调函数

    ros::spin();//循环读取接收的数据，并调用回调函数处理

    return 0;

}
配置CmakeLists.txt文件
1
2
3
4
5
6
7
8
9
10
# add_executable(${PROJECT_NAME}_node src/talkerToListener_node.cpp)
add_executable(talker src/talker.cpp)
add_executable(listener src/listenner.cpp)

target_link_libraries(talker
    ${catkin_LIBRARIES}
  )
  target_link_libraries(listener
    ${catkin_LIBRARIES}
  )

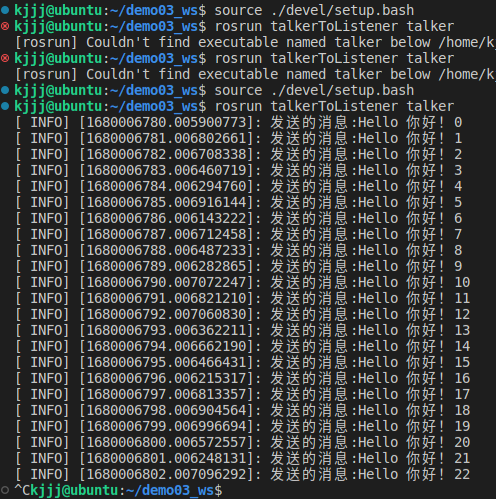

运行

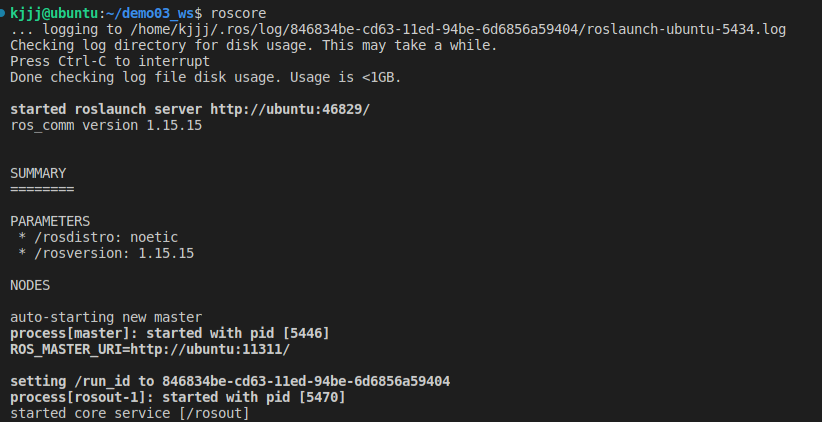

roscore


source ./devel/setup.bash
rosrun talkerToListener talker

话题通信自定义 msg

定义 msg 文件

在功能包下新建 msg 目录，添加文件 Person . msg

1
2
3
string name
uint16 age
float64 height

编辑配置文件

在 package . xml 中添加编译依赖与执行依赖

1
2
3
< build _ depend > message _ generation </ build _ depend >
< exec _ depend > message _ runtime </ exec _ depend >
<!--exce _ depend 以前对应的是 run _ depend 现在非法-->

在CMakeLists.txt中编辑 msg 相关配置

tips：（Ctrl+F快速搜索）

1
2
3
4
5
6
find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
  message_generation
)

配置 msg 源文件

1
2
3
4
5
add_message_files(
  FILES
  Person.msg
)

生成消息时依赖于 std_msgs

1
2
3
4
5
generate_messages(
  DEPENDENCIES
  std_msgs
)

执行时依赖

1
2
3
4
5
6
7
8
catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES demo02_talker_listener
  CATKIN_DEPENDS roscpp rospy std_msgs message_runtime
# 只要这行，后面加上message_runtime就行
#  DEPENDS system_lib
)

编译

Ctrl+Shift+B编译
可以看到C++需要调用的中间文件：

py文件需要的：

话题通信自定义msg调用A(C++)

编写发布订阅实现，要求发布方以10HZ(每秒10次)的频率发布自定义消息，订阅方订阅自定义消息并将消息内容打印输出

  1. 编写发布方实现；
  2. 编写订阅方实现；
  3. 编辑配置文件；
  4. 编译并执行。

vscode配置

c_cpp_properties.json配置文件默认是不会产生的，ctrl+shift+p 再输入configuration选择后便会出现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
{
  "configurations": [
    {
      "browse": {
        "databaseFilename": "${default}",
        "limitSymbolsToIncludedHeaders": false
      },
      "includePath": [
        "/opt/ros/noetic/include/**",
        "/usr/include/**",
        "/home/kjjj/demo03_ws/devel/include/**"//配置head文件的路径
      ],
      "name": "ROS",
      "intelliSenseMode": "gcc-x64",
      "compilerPath": "/usr/bin/gcc",
      "cStandard": "gnu11",
      "cppStandard": "c++14"
    }
  ],
  "version": 4
}

发布方

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/*
    需求: 循环发布人的信息

*/

#include "ros/ros.h"
#include "/home/kjjj/demo03_ws/devel/include/talkerToListener/Person.h"

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");

    //1.初始化 ROS 节点
    ros::init(argc,argv,"person_talker");

    //2.创建 ROS 句柄
    ros::NodeHandle nh;

    //3.创建发布者对象
    ros::Publisher pub = nh.advertise<talkerToListener::Person>("chatter_person",1000);

    //4.组织被发布的消息，编写发布逻辑并发布消息
    talkerToListener::Person p;
    p.name = "sunwukong";
    p.age = 2000;
    p.height = 1.45;

    ros::Rate r(1);
    while (ros::ok())
    {
        pub.publish(p);
        p.age += 1;
        ROS_INFO("我叫:%s,今年%d岁,高%.2f米", p.name.c_str(), p.age, p.height);

        r.sleep();
        ros::spinOnce();
    }



    return 0;
}

订阅方

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
/*
    需求: 订阅人的信息

*/

#include "ros/ros.h"
#include "/home/kjjj/demo03_ws/devel/include/talkerToListener/Person.h"

void doPerson(const talkerToListener::Person::ConstPtr& person_p){
    ROS_INFO("订阅的人信息:%s, %d, %.2f", person_p->name.c_str(), person_p->age, person_p->height);
}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");

    //1.初始化 ROS 节点
    ros::init(argc,argv,"person_listener");
    //2.创建 ROS 句柄
    ros::NodeHandle nh;
    //3.创建订阅对象
    ros::Subscriber sub = nh.subscribe<talkerToListener::Person>("chatter_person",10,doPerson);

    //4.回调函数中处理 person

    //5.ros::spin();
    ros::spin();
    return 0;
}

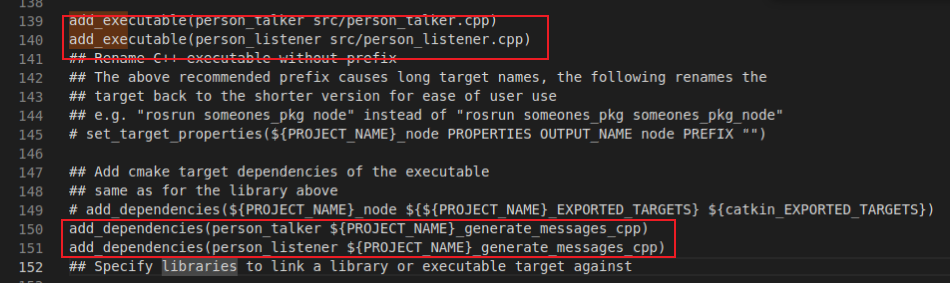

配置CMakeLists.txt

1
2
add_executable(person_talker src/person_talker.cpp)
add_executable(person_listener src/person_listener.cpp)
1
2
add_dependencies(person_talker ${PROJECT_NAME}_generate_messages_cpp)
add_dependencies(person_listener ${PROJECT_NAME}_generate_messages_cpp)

注意这里应该在add_executable之后

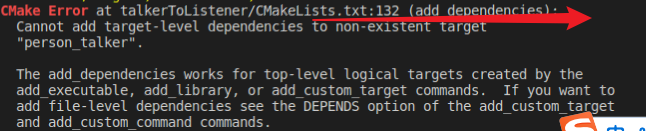

如果出现错误：

这里是因为你修改的时候改错了，在add_executable之上也有add_dependencise()

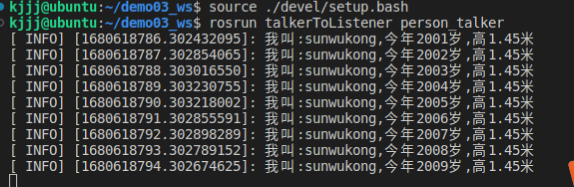

运行成功

至此可以在终端运行，方法如前文所述：
